광케이블 및 GBIC

광케이블

광케이블의 구조

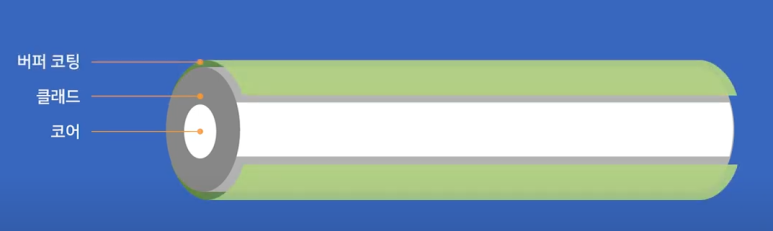

• 코어 : 유리나 플라스틱으로 된 실린더와 코어에서 빛이 이동
• 클래드 : 코어 주변의 유리 또는 플라스틱 실드, 클래딩은 빛이 코어에서 빠져나가는 것 방지
• 버퍼 코팅 : 플라스틱 섬유, 광섬유 보호

광케이블의 MODE

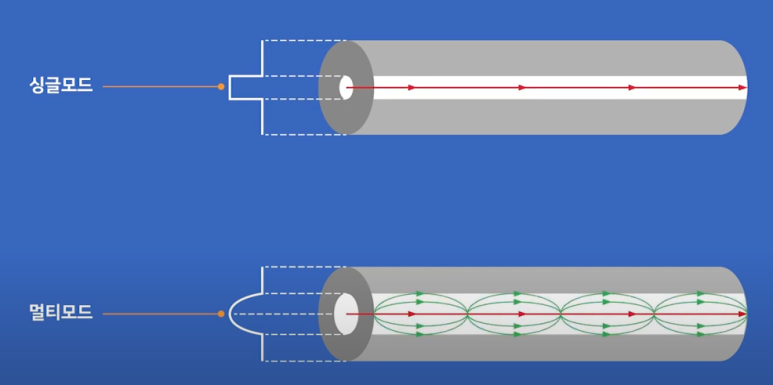

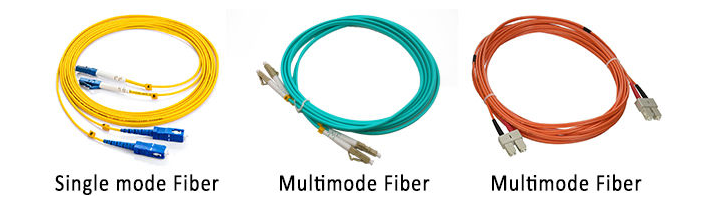

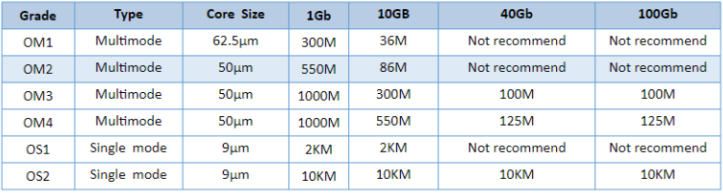

싱글모드 및 멀티모드 타입 별 권장 거리

• 멀티모드 케이블은 짧은 거리에서 높은 대역폭 제공, 긴 거리에서 실행 시 왜곡 문제 발생
• 신호 대역폭이 증가함에 따라 거리의 범위는 감소

멀티모드 타입 케이블 종류

• OM1

  • 재킷 색상 : 주황색

  • 코어 크기 : 62.5um

  • 데이터 속도 : 850nm파장에서 1GB

  • 거리 : 최대 300m

  • 사용 용도 : 단거리 네트워크, LAN 및 사설 네트워크

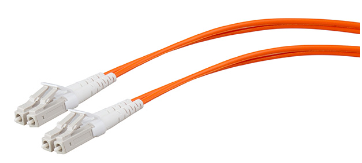

  • 사진



• OM2

  • 재킷 색상 : 주황색

  • 코어 크기 : 50um

  • 데이터 속도 : 850nm파장에서 1GB

  • 거리 : 최대 600m

  • 사용 용도 : 단거리 네트워크, LAN 및 사설 네트워크

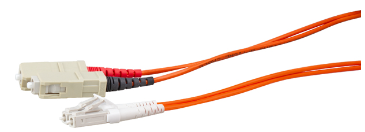

  • 사진



• OM3

  • 재킷 색상 : 아쿠아

  • 코어 크기 : 50um

  • 데이터 속도 : 850nm파장에서 10GB

  • 거리 : 최대 300m, MPO커넥터 사용 시 최대 100m까지 40GB or 100GB 사용 가능

  • 사용 용도 : 대규모 사설 네트워크, 데이터센터, 전산실

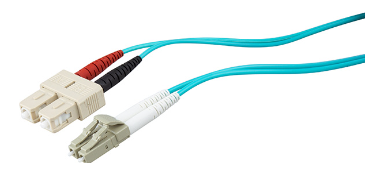

  • 사진



• OM4

  • 재킷 색상 : 아쿠아

  • 코어 크기 : 50um

  • 데이터 속도 : 850nm파장에서 10GB

  • 거리 : 최대 300m, MPO커넥터 사용 시 최대 150m까지 100GB 사용 가능

  • 사용 용도 : 고속 네트워크, 데이터센터, 금융센터 및 기업 캠퍼스

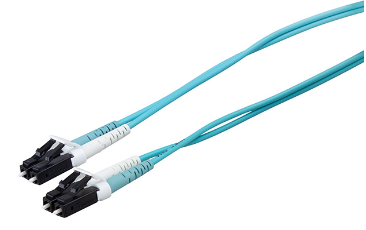

  • 사진



• OM5

  • 재킷 색상 : 그린

  • 코어 크기 : 50um

  • 데이터 속도 : 850nm ~ 953nm 사이 더 넓은 범위의 파장 활용, SWDM지원, 40GB 및 100GB 지원

  • 사용 용도 : 더 긴 링크 거리와 더 빠른 속도가 필요한 고속 네트워크 및 데이터센터

  • 기존 OM3, OM4와 호환

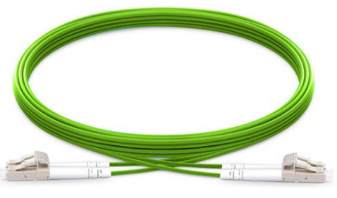

  • 사진



SWDM(Short Wavelength Division Multiplexing)

• 850nm/880nm/910nm/990nm 4개의 short wavelength를 이용하여 40GB일 떄 10G * 4, 100GB일 때 25G * 4 구성으로 각각의 Bandwidth 구현

광 케이블의 종류

GBIC(SFP)

GBIC 특징

• 광 신호(Optical Signal)와 디지털 신호(Digital Signal)를 서로 간 변환해주는 컨버터
• 광통신 장비가 동작 중이더라도 교체 가능(Hot-swapable)

GBIC 종류

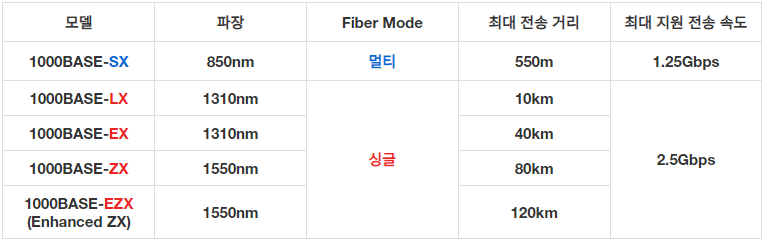

1G GBIC 종류

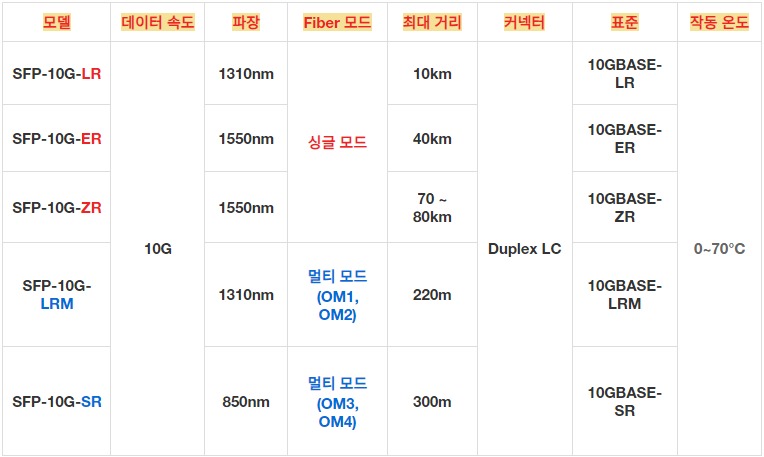

10G GBIC 종류
